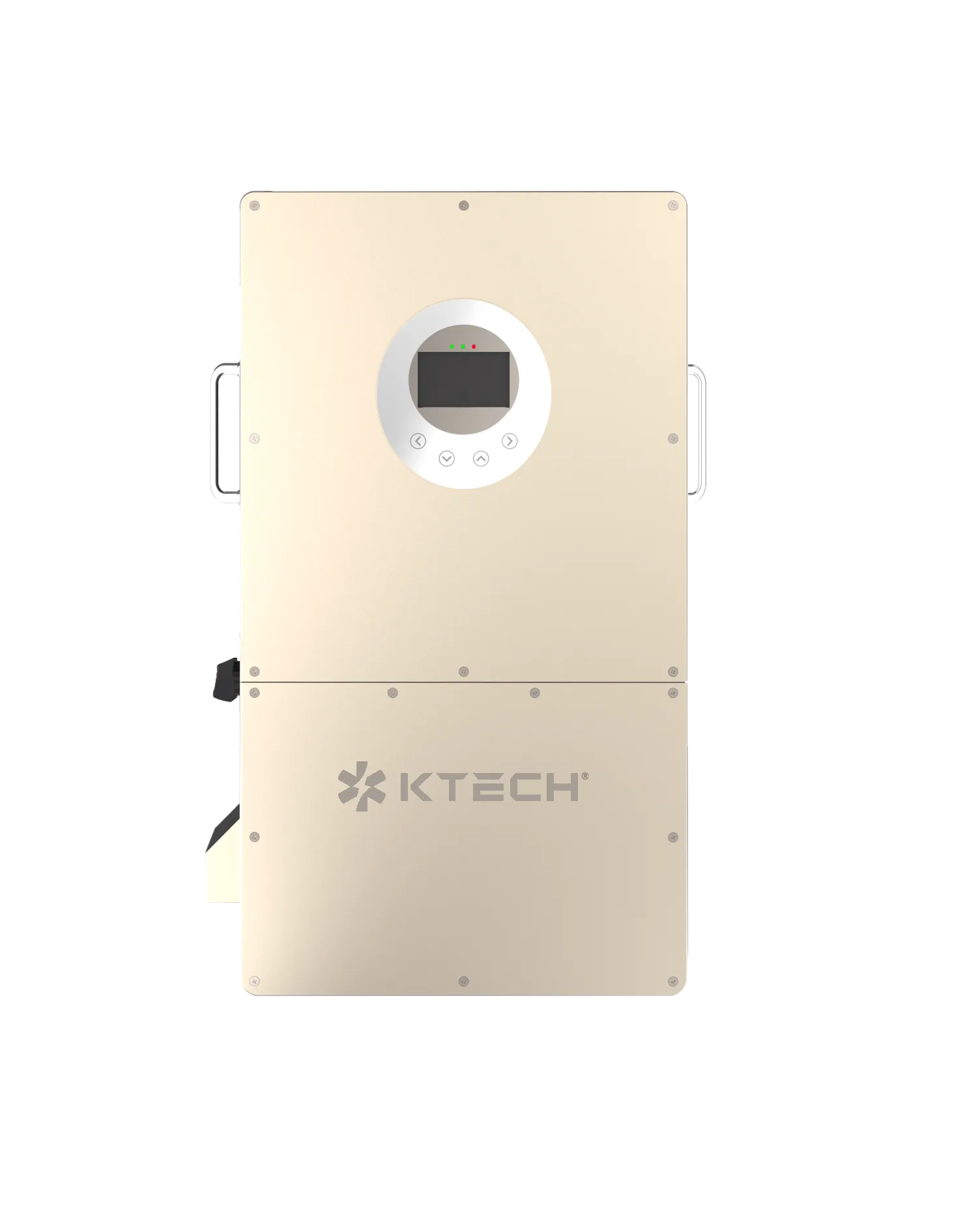

内置断路器
防护等级 IP66
更优化的绝缘阻抗检测技术
UL1741/Rule21/UL991/UL1998 认证
支持 VPP 技术
AFCI & RSD
并网和离网运行；支持多个电池并联
最大旁路带载 200A（可选）
支持深度定制
| 型号 | KE-5KD5LSUN | KE-6KD5LSUN | KE-7KD5LSUN | KE-7KD5LSUN | KE-8KD5LSUN | KE-10KD5LSUN | KE-12KD5LSUN |
| 并机模式 | |||||||
| 允许并机数量 (台) | 10 | ||||||
| AC 输入输出 | |||||||
| 额定输入输出有功功率 (W) | 5000 | 6000 | 7000 | 7500 | 8000 | 10000 | 12000 |
| 额定输入视在功率 (VA) | 5500 | 6600 | 7700 | 8250 | 8800 | 11000 | 13200 |
| 额定输入输出电流 (A) | 20.8 | 25 | 29.2 | 31.25 | 33.3 | 41.7 | 50 |
| 最大输入输出电流 (A) | 22.9 | 27.5 | 32.1 | 34.4 | 36.7 | 45.8 | 55 |
| 最大旁路电流 (电网到负载) (A) | 50 | 63 | |||||
| 峰值功率 (离网) | 额定功率的2倍，持续10秒 | ||||||
| 功率因数调节范围 | 0.9-1 | ||||||
| 额定电压 (V) | 100~130/200~260 0.88Un<U<1.1Un | ||||||
| 频率 (Hz) | 50/45-55， 60/55-65 | ||||||
| 连接方式 | 2L+N+PE | ||||||
| 总电流谐波畸变率THDi | <3%(额定功率时) | ||||||
| 直流电流输出 | <0.5% X额定电流 | ||||||
| 转换时间(旁路与逆变)(ms) | 10 | ||||||
| 电池参数 | |||||||
| 电池类型 | 铅酸电池/磷酸铁锂电池 | ||||||
| 最大充电电流 (可设置) (A) | 135 | 190 | 200 | ||||
| 最大放电电流 (A) | 135 | 190 | 200 | ||||
| 充电电压范围 (V) | 40-60 | ||||||
| 锂电池充电策略 | BMS自适应 | ||||||
| 电池输入端口 | 1 | ||||||
| 太阳能充电 | |||||||
| MPPT数量 | 2/1+1 | 2/2+2 | |||||
| 最大 PV 开路电压 (V) | 550 | ||||||
| 启动电压 (V) | 100 | ||||||
| 额定PV电压 (V) | 370 | ||||||
| MPPT 电压范围 (V) | 125-425 | ||||||
| 最大 PV 输入功率 (W) | 7500 | 9000 | 10500 | 11250 | 12000 | 15000 | 18000 |
| 最大 PV 输入电流 (A) | 17+17 | 26+26 | |||||
| 最大PV输入短路电流 (A) | 28+28 | 44+44 | |||||
| 效率 | |||||||
| 最大效率 | 97.6% | ||||||
| 欧标效率 | 96.5% | ||||||
| MPPT效率 | >99% | ||||||
| 设备保护 | |||||||
| 集成保护 | 直流极性反接保护，交流输出过载保护，热保护，交流输出过压保护，交流输出短路保护，直流分量监测，过压负载跌落保护，接地电流监视，电弧故障线路中断(可选)，电网监测，孤岛监控，接地故障监控，直流端子阻抗监测，漏电流监测(RCD)，浪涌保护 | ||||||
| 电网 / 发电机断路器(电流 / 电压) | 63A/480V | ||||||
| 负载断路器(电流 / 电压) | 63A/480V | ||||||
| 蓄电池断路器(电流 / 电压) | 250A/80V | ||||||
| 通用参数 | |||||||
| 防护等级 | IP66/TYPE4X | ||||||
| 工作温度范围 | -40至+60，>45℃时降额 | ||||||
| 湿度范围 | 0-100% | ||||||
| 噪声值@1米 | <30dB @ 25℃ (77°F) | ||||||
| 散热 | 智能风冷 | ||||||
| 通讯界面 | RS485/RS232/CAN/Wi-Fi/蓝牙/4G | ||||||
| 尺寸 | 638×363×230 (不含连接器和支架) | ||||||
| 重量 (kg) | 30 | ||||||
| 海拔 (m) | <2000 | ||||||
| 质保 | 5年/10年 | ||||||
| 过压保护等级 | TYPE II(DC), TYPE II(AC) | ||||||
| 认证 | |||||||
| 总览 | UL 1741 3rd Edition (September 28, 2021)， CSA-C22.2 No.107.1-16， UL991/UL1998 | ||||||
