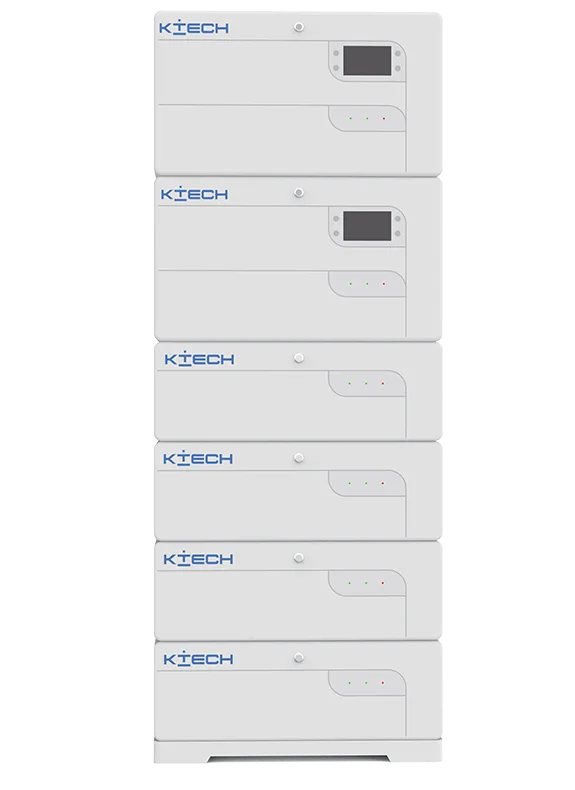

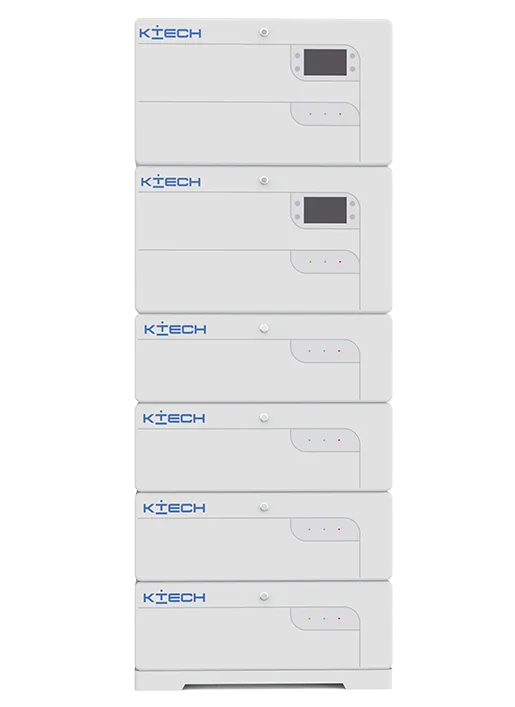

逆变器可自由并联堆叠
单层电池内置9串320Ah电芯
支持VPP技术
支持深度定制
防护等级IP66
内置电池优化器，新旧混用更无忧
默认配置主动均衡
内置安全防护装置
高能密度设计，高效储能更紧凑
一体机之间可横向并联
变频型号
美国标准
| 型号 | KE-6KD5LSUN | KE-7KD5LSUN | KE-8KD5LSUN | KE-10KD5LSUN |
|---|---|---|---|---|
| 电池输入数据 | ||||
| 电池类型 | Lead-acid or Lithium-ion | |||
| 电池电压范围（V） | 40–60 | |||
| 最大充电电流（A） | 135 | 165 | 180 | 200 |
| 最大放电电流（A） | 135 | 165 | 180 | 200 |
| 光伏串输入数据 | ||||
| 最大光伏输入功率（W） | 12000 | 14000 | 16000 | 20000 |
| 最大光伏输入电压（V） | 600 | |||
| 启动电压（V） | 125 | |||
| 最大功率点跟踪（MPPT）电压范围（V） | 150–525 | |||
| 额定光伏输入电压（V） | 370 | |||
| 最大工作光伏输入电流（A） | 16+16 | 18+18 | 21+21 | 26+26 |
| 最大输入短路电流（A） | 20+20 | 22+22 | 25+25 | 32+32 |
| MPPT数量/组串数量 | 2/1+1 | 2/1+1 | 2/2+2 | 2/2+2 |
| 交流输入 / 输出数据 | ||||
| 额定交流输入 / 输出有功功率（W） | 6000 | 7000 | 8000 | 10000 |
| 最大交流输入 / 输出视在功率（VA） | 6600 | 7700 | 8800 | 11000 |
| 额定交流输入 / 输出电流（A） | 25 | 29.2 | 33.3 | 41.7 |
| 最大交流输入 / 输出电流（A） | 27.5 | 32.1 | 36.7 | 45.8 |
| 最大连续交流旁路电流（A） | 40 | |||
| 离网峰值功率（W） | 额定功率的 2 倍，持续 10 秒 | |||
| 功率因数调整范围 | 0.9–1 | |||
| 额定输入 / 输出电压 / 范围（V） | 100/110/120/127/220/240; 208; 220; 0.88Un < U < 1.1Un | |||
| 额定输入 / 输出电网频率 / 范围（Hz） | 60/55–65 | |||
| 电网连接形式 | 2L+N+PE | |||
| 总电流谐波失真 THDi | <3%（额定功率下） | |||
| 直流注入电流 | <0.5% In | |||
| 效率 | ||||
| 最大效率 | 97.60% | |||
| 欧洲效率 | 96.50% | |||
| MPPT 效率 | >99% | |||
| 通讯 | ||||
| 通讯接口 | RS485/RS232/CAN | |||
| 通讯方式 | GPRS/WIFI/蓝牙/4G/LAN(可选) | |||
| 通用 | ||||
| 工作温度范围（℃） | -40~+ 60，>45℃时降额 | |||
| 允许环境湿度 | 0–100% | |||
| 允许海拔高度 | 2000 m | |||
| 噪音（dB） | <30 | |||
| 防护等级 | IP66 | |||
| 尺寸(高x宽x厚 mm) | 638×363×230（不含连接器和支架） | |||
| 重量（kg） | 33 | |||
| 冷却方式 | 智能风冷 | |||
| 保修期 | 5年/10年 | |||
| 认证 | ||||
| 总览 | EN50549,IEEE 1547:2018,IEEE 1547.1:2020,UL 1741SB,Rule21 40 120 120 135 135 165 165 180 180 200 200 85 85 70 70 13+13 16+16 2/1+1 16+16 20+20 2/2+1 18+18 22+22 2/2+1 21+21 25+25 2/2+2 26+26 32+32 2/2+2 8+8 11+11 2/1+1 9+9 11+11 2/1+1 6000 7200 10000 12000 14000 16000 20000 5000 5500 20.8 22.9 3000 3300 12.5 13.7 3600 3960 15 16.5 6000 6600 25 27.5 7000 7700 29.2 32.1 8000 8800 33.3 36.7 10000 11000 41.7 45.8 IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2, UL 1741,CSA-C22.2 No.107.1-16, UL991/UL1998,CEC Efficiency,UL 1699B，IEEE2030.5&E5000&E5036，FCC PART 15B | |||
欧洲标准
|
型号 |
KE-7KD5L1EN |
KE-8KD5L1EN |
KE-10KD5L1EN |
| 电池输入数据 | |||
|
电池类型 |
铅酸/锂离子电池/钠离子电池（可选） |
||
|
电池电压范围（V） |
40-60/30-70（可选） |
||
|
最大充电电流（A） |
165 |
180 |
200 |
|
最大放电电流（A） |
165 |
180 |
200 |
|
光伏串输入数据 PV |
|
||
|
最大光伏输入功率（W |
14000 |
16000 |
20000 |
|
最大光伏输入电压（V） |
600 |
||
|
启动电压（V） |
125 |
||
|
最大功率点跟踪（MPPT）电压范围（V） |
150-525 |
||
|
额定光伏输入电压（V） |
370 |
||
|
最大工作光伏输入电流（A） |
26+26 |
||
|
最大输入短路电流（A） |
34+34 |
||
|
MPPT数量/组串数量 |
2/2+2 |
||
|
交流输入 / 输出数据 |
|
||
|
额定交流输入 / 输出有功功率（W） |
7000 |
8000 |
10000 |
|
额定交流输入 / 输出电流（A） |
31.9/30.5 |
36.4/34.8 |
45.5/43.5 |
|
最大连续交流旁路电流（A） |
40 |
||
|
离网峰值功率（W） |
额定功率的 2 倍，持续 10 秒 |
||
|
额定输入 / 输出电压 （V） |
220/230, 0.85Un-1.1Un |
||
|
额定输入 / 输出电网频率 （Hz） |
50/45-55, 60/55-65 |
||
|
电网连接形式 |
L+N+PE |
||
|
直流注入电流 |
<0.5%In |
||
|
效率 |
|
||
|
最大效率 |
97.60% |
||
|
欧洲效率 |
96.50% |
||
|
MPPT 效率 |
>99% |
||
|
通讯 |
|
||
|
通讯接口 |
RS485/RS232/CAN |
||
|
通讯方式 |
GPRS/WIFI/蓝牙/4G/LAN(可选) |
||
|
通用 |
|
||
|
工作温度范围（℃） |
-40 至 + 60，>45℃时降额 |
||
|
允许环境湿度 |
0-100% |
||
|
允许海拔高度 |
2000m |
||
|
噪音（dB） |
<30 |
||
|
防护等级 |
IP66 |
||
|
防护等级 |
OVC II(DC), OVC III(AC) |
||
|
过电压类别机柜尺寸(高x宽x厚mm) |
638×363×230（不含连接器和支架） |
||
|
重量（kg） |
30 |
||
|
冷却方式 |
自然冷却 |
智能风冷 |
|
|
保修期 |
5年/10年 |
||
|
认证 |
|
||
|
总览 |
IEC/EN 62109-1/-2, EN 61000-6-1/-3, IEC 63027:2023, EN 50549-1/-10, AS 4777.2, AS 60747.3, SIRIM+STCOA, RoHS |
||
电池型号
|
型号 |
NP-SL6P2 |
NP-SL9P2 |
|
电芯类型 |
磷酸铁锂 |
|
|
电芯容量 |
320Ah |
|
|
电芯循环次数 |
6000次 |
|
|
电池总容量 |
6.15kWh |
9.21kWh |
|
电池可用容量 |
5.84kWh |
8.76kWh |
|
放电深度 |
90%-95% |
|
|
最大充放电功率 |
充电功率1920W；放电功率3744W |
充电功率2880W；放电功率5616W |
| 峰值充放电功率（10 秒） |
4032W |
6048W |
| 常规参数 | ||
|
重量 |
55kg |
70kg |
|
尺寸（高x宽x厚） |
467.5x864x342mm |
|
|
存储温度范围 |
-25 ~ 60°C |
|
|
工作温度范围 |
-20 ~ 55°C |
|
|
工作相对湿度 |
5% ~ 95% |
|
|
最高工作海拔 |
4000m |
|
|
冷却方式 |
自然对流 |
|
|
防护等级 |
IP66 |
|
|
安装方式 |
落地安装，壁挂安装 |
|
|
电池模块数量 |
1 ~ 6 PSC |
|
|
通信方式 |
CAN / RS485 |
|
