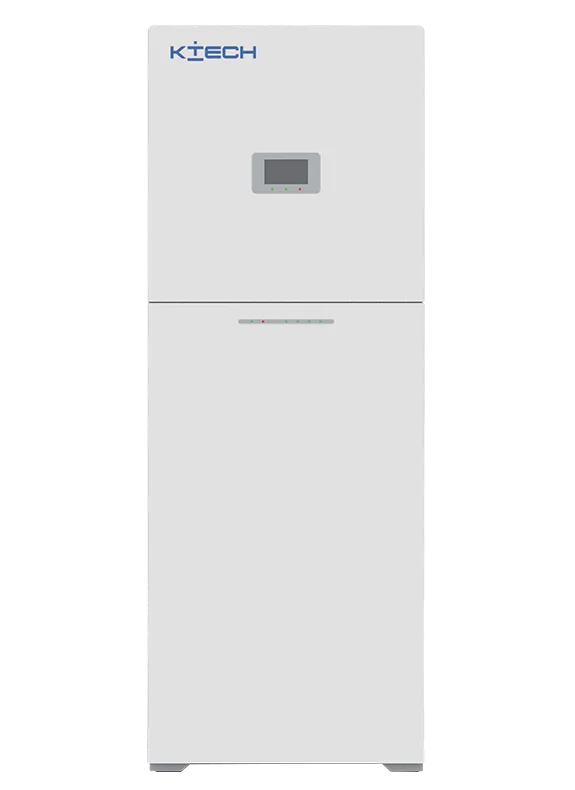

支持深度定制
内置电池优化器，新旧混用更无忧
默认配置主动均衡
内置安全防护装置
高能密度设计，高效储能更紧凑
一体机之间可横向并联
变频型号
美国标准
|
型号 |
KE-5KD6LSUN |
KE-6KD6LSUN |
KE-8KD6LSUN |
KE-10KD6LSUN |
KE-12KD6LSUN |
|
直流输入 |
|
||||
|
最大输入电压 |
600V |
||||
|
额定电压 |
370V |
||||
|
启动电压 |
125V |
||||
|
电压范围 |
150-525V |
||||
|
最大输入电流 |
26A |
||||
|
每串的最大短路电流 |
32A |
||||
|
MPPT 数量 / 最大输入组串路数 |
2/1+1 |
2/2+2 |
|||
|
储能 |
|
||||
|
电池类型 |
锂离子电池 |
||||
|
电池电压范围 |
40-60V |
||||
|
最大充电/放电电流 |
120A |
135A |
180A |
200A |
220A |
|
交流输出（电网侧） |
|
||||
|
额定输出功率 |
5000W |
6000W |
8000W |
10000W |
12000W |
|
最大视在输出功率 |
5000VA |
6000VA |
8000VA |
10000VA |
12000VA |
|
额定输出电压 |
100/110/120/127V;200/220/240V;208V;220V |
||||
|
额定频率 |
50/60Hz |
||||
|
总谐波失真 |
<0.3% |
||||
|
交流输入（电网侧） |
|
||||
|
输入电压范围 |
0.88Un<U<1.1Un |
||||
|
旁路电流 |
100A |
||||
|
最大输入电流 |
31.2A |
37.6A |
50A |
62.5A |
75A |
|
效率 |
|
||||
|
最大效率 |
97.3% |
97.7% |
97.8% |
||
|
欧洲效率 |
96.6% |
97.1% |
97.5% |
||
|
交流输出（备用及离网） |
|
||||
|
额定输出功率 |
5000W |
6000W |
8000W |
10000W |
12000W |
|
最大视在输出功率 |
9kVA,10s |
10.8kVA,10s |
14.4kVA,10s |
18kVA,10s |
21.6kVA,10s |
|
备用切换时间 |
<10ms |
||||
|
额定输出电压 |
240V |
||||
|
额定电网频率 |
60Hz |
||||
|
额定交流输出电流 |
20.8A |
25A |
33.3A |
41.7A |
50A |
|
最大输出过流保护10 秒 |
33.3A |
40A |
53.3A |
66.7A |
80A |
|
功率因数 |
> 0.99/领先0.8-落后0.8 |
||||
|
保护 |
|
||||
|
接地故障检测 |
具备 |
||||
|
剩余（泄漏）电流检测 |
具备 |
||||
|
集成式电弧故障断路器 |
具备 |
||||
|
直流反极性保护 |
具备(仅PV) |
||||
|
防护等级 / 过电压类别 |
I/II |
||||
|
通用数据 |
|
||||
|
尺寸(高x宽x厚) |
725×492×220mm |
755×562×220mm |
|||
|
重量 |
24kg |
33kg |
|||
|
拓扑 |
无变压器 |
||||
|
工作环境温度范围 |
-13°F to 140°F(-25°C to 60°C) |
||||
|
防护等级（IP防护等级） |
4X型 |
||||
|
噪声（典型值） |
<30dB(A) |
||||
|
冷却方式 |
自然冷却 |
||||
|
最高运行海拔 |
13,120ft(4000m) |
||||
|
通信 |
RS485，可选：蓝牙、蜂窝网络、Wi-Fi、局域网 |
||||
|
认证总览 |
UL1741SB,IEEE1547-2018,UL1699B,UL1998,FCCPart15ClassB,California Rule21,NEC690.12-2020,CAN/CSAC22.2107.1-1,HECORule14H,Luma Listed |
||||
欧洲标准
|
型号 |
KE-7KD5L1EN |
KE-8KD5L1EN |
KE-10KD5L1EN |
| 电池输入数据 | |||
|
电池类型 |
铅酸/锂离子电池/钠离子电池（可选） |
||
|
电池电压范围（V） |
40-60/30-70（可选） |
||
|
最大充电电流（A） |
165 |
180 |
200 |
|
最大放电电流（A） |
165 |
180 |
200 |
|
光伏串输入数据 PV |
|
||
|
最大光伏输入功率（W |
14000 |
16000 |
20000 |
|
最大光伏输入电压（V） |
600 |
||
|
启动电压（V） |
125 |
||
|
最大功率点跟踪（MPPT）电压范围（V） |
150-525 |
||
|
额定光伏输入电压（V） |
370 |
||
|
最大工作光伏输入电流（A） |
26+26 |
||
|
最大输入短路电流（A） |
34+34 |
||
|
MPPT数量/组串数量 |
2/2+2 |
||
|
交流输入 / 输出数据 |
|
||
|
额定交流输入 / 输出有功功率（W） |
7000 |
8000 |
10000 |
|
额定交流输入 / 输出电流（A） |
31.9/30.5 |
36.4/34.8 |
45.5/43.5 |
|
最大连续交流旁路电流（A） |
40 |
||
|
离网峰值功率（W） |
额定功率的 2 倍，持续 10 秒 |
||
|
额定输入 / 输出电压 （V） |
220/230, 0.85Un-1.1Un |
||
|
额定输入 / 输出电网频率 （Hz） |
50/45-55, 60/55-65 |
||
|
电网连接形式 |
L+N+PE |
||
|
直流注入电流 |
<0.5%In |
||
|
效率 |
|
||
|
最大效率 |
97.60% |
||
|
欧洲效率 |
96.50% |
||
|
MPPT 效率 |
>99% |
||
|
通讯 |
|
||
|
通讯接口 |
RS485/RS232/CAN |
||
|
通讯方式 |
GPRS/WIFI/蓝牙/4G/LAN(可选) |
||
|
通用 |
|
||
|
工作温度范围（℃） |
-40 至 + 60，>45℃时降额 |
||
|
允许环境湿度 |
0-100% |
||
|
允许海拔高度 |
2000m |
||
|
噪音（dB） |
<30 |
||
|
防护等级 |
IP66 |
||
|
防护等级 |
OVC II(DC), OVC III(AC) |
||
|
过电压类别机柜尺寸(高x宽x厚mm) |
638×363×230（不含连接器和支架） |
||
|
重量（kg） |
30 |
||
|
冷却方式 |
自然冷却 |
智能风冷 |
|
|
保修期 |
5年/10年 |
||
|
认证 |
|
||
|
总览 |
IEC/EN 62109-1/-2, EN 61000-6-1/-3, IEC 63027:2023, EN 50549-1/-10, AS 4777.2, AS 60747.3, SIRIM+STCOA, RoHS |
||
电池型号
|
型号 |
NP-WG165 |
|
电池类型 |
磷酸铁锂 |
|
电池容量 |
51.2V 320 AH |
|
额定能量(kWh) |
16.4 |
|
可用能量(kWh) |
15 |
|
峰值输出功率（千瓦，3秒）kW |
10 |
|
往返效率 |
≥97.5% |
|
额定电压(V) |
51.2 |
|
工作电压(V) |
42-55 |
|
最大充放电电流(A) |
200/200 |
|
通讯 |
CAN, RS485 |
|
外壳防护等级 |
IP21 |
|
工作温度(°C) |
-15-60°C |
|
冷却类型 |
自然冷却 |
|
安装 |
壁挂式、落地式 |
|
循环寿命 |
＞8,000 次 |
|
设计寿命 |
10+ years (25°C@77°F) |
|
推荐放电深度（DOD） |
90% |
|
尺寸（高x宽x厚mm） |
1400×395×165 |
|
重量(kg) |
136 |
|
湿度 |
5% – 95% |
|
海拔(m) |
<2,000 |
|
保修 |
5年 |
|
安全标准 |
CE UN38.3;IEC62619 |
|
可扩展性 |
可30+个并联 |
|
Ktech云平台 |
是 |
